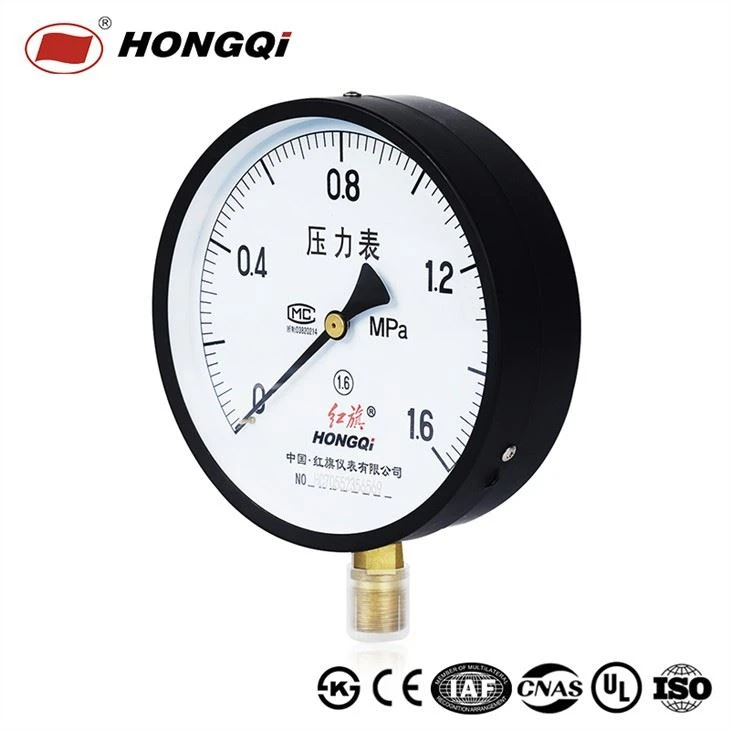

Y-sarjan yleispainemittarit

Y-sarjan yleispainemittarit

Toimintaperiaate:

Painemittari pöydän herkän elementin kimmoisan muodonmuutoksen kautta -- bourdon-putki, pöydän liikkeen muunnosmekanismin kautta, bourdonputken elastinen muodonmuutos muunnetaan pyöriväksi liikkeeksi, jolloin osoitin deflektoriin näyttää painetta.

Bourdon-putki on jaettu C - -tyypin putkiin, kierreputkiputkiin, kierreputkiin ja muihin tyyppeihin. Yleensä käytetään kylmäkarkaisutyyppistä materiaalia (yleisesti käytetty materiaali on kupariseos), hehkutustilassa on korkea plastisuus, kylmätyöstön jälkeen kovetettu ja laadukas käsittely korkean elastisuuden ja lujuuden saavuttamiseksi.

C-tyyppinen bourdonputken anturiosa on elliptinen ja mittausväliaineen paine vaikuttaa bourdonputken sisäpuolelle, jolloin Bourdon-putken ellipsiosa on taipumus olla pyöreä. Bourdon-putken pienestä muodonmuutoksesta johtuen muodostuu tietty kiinteä rengasjännitys. Rengasjännitys aiheuttaa sen, että Bourdon-putken pää ei ulotu pienestä bourdon-putkesta ulospäin. muodonmuutosta tapahtuu.

Asennustila:

1) Säteittäinen suora asennus

2) Säteittäisen kaistan takana

3) Aksiaalinen suora asennus

4) Aksiaalialueen etuosa

Käyttöön liittyvät varotoimet:

1) Käyttöpaine on sopiva käytettäväksi 1/3 ~ 2/3 koko alueesta, ja korkein alue ei saa ylittää 3/4 täydestä asteikosta.

2) Varmennusjakso on yleensä enintään puoli vuotta, paineen mittausosa keskivaihteluista, toistuva käyttö, korkeat tarkkuusvaatimukset ja tiukat vaatimukset turvallisuustekijöille, varmennusjaksoa voidaan lyhentää asianmukaisesti tietyn tilanteen mukaan.

3) Työympäristön tulee olla vapaa syövyttävistä kaasuista.

Painemittarin erittely
